太陽電池モジュール

商品名	屋根建材一体型太陽電池

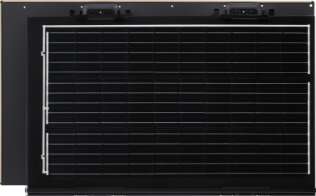

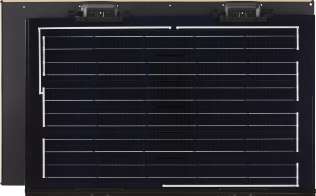

形式	R-LV760	R-LV740※
設置方法	一体型
公称最大出力	76W	74W
公称開放電圧	20.32V	20.17V
公称短絡電流	4.87A	4.82A
公称最大出力動作電圧	16.60V	16.39V
公称最大出力動作電流	4.57A	4.51A
外形寸法（働き寸法）	910×546mm
外形寸法（全長）	1,000×628.5×54.6mm（一般仕様）／ 1,000×628.5×61.2mm（雪止仕様）
質量	9.9kg（一般仕様）／ 10.1kg（雪止仕様）	9.6kg（一般仕様）／ 9.9kg（雪止仕様）
セル実効変換効率	20.7%	20.2%
JET認証書番号	PV10-53401-1001

商品名

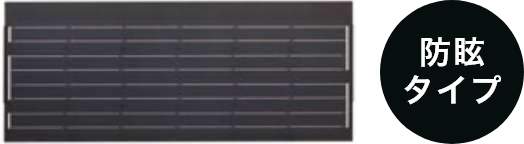

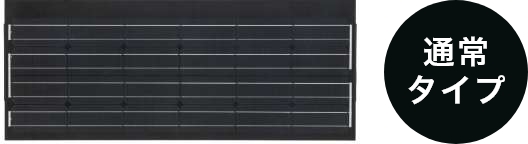

形式	P-DV560	P-DV590	P-PV570
設置方法	据置型
公称最大出力	60W	59W	57W
公称開放電圧	16.02V	15.97V	15.92V
公称短絡電流	4.97A	4.90A	4.75A
公称最大出力動作電圧	13.05V	12.99V	12.90V
公称最大出力動作電流	4.60A	4.54A	4.42A
外形寸法（働き寸法）	1,000×364mm
外形寸法（全長）	1,000×400×24.7mm
質量	4.0kg（一般仕様）／4.7kg（積雪仕様）
セル実効変換効率	20.40%	20.10%	19.40%
JET認証書番号	PV10-53401-1002

商品名
形式	Z-AH470	Z-AH460※	Z-PI410
設置方法	一体型
公称最大出力	47W	46W	41W
公称開放電圧	14.75V	14.70V	13.28V
公称短絡電流	4.18A	4.15A	4.05A
公称最大出力動作電圧	11.90V	11.80V	10.71V
公称最大出力動作電流	3.95A	3.90A	3.83A
外形寸法（働き寸法）	1,000×280mm
外形寸法（全長）	1,039×351.8×54㎜（一般仕様）／1,039×351.8×60.1㎜（雪止め一体型仕様）
質量	5.9kg（一般仕様）／6.0kg（雪止め一体型仕様）
セル実効変換効率	20.9%	20.5%	20.3%
JET認証書番号	PV10-53401-1001

商品名

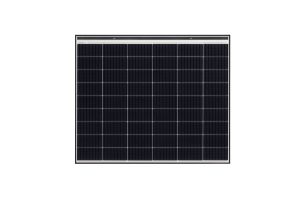

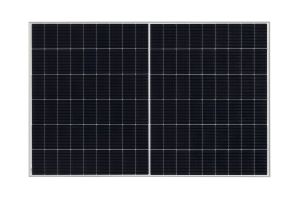

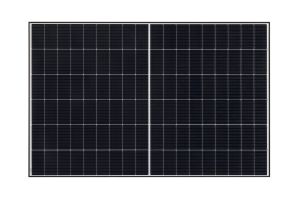

形式	G-T8225	G-S2245※	G-K2225※
設置方法	据置型
公称最大出力	225W	245W	225W
公称開放電圧	41.48V	31.80V	31.20V
公称短絡電流	6.84A	9.79A	9.36A
公称最大出力動作電圧	33.91V	26.35V	25.30V
公称最大出力動作電流	6.64A	9.30A	8.91A
外形寸法（全長）	1,134×977×35mm	1,324×992×35mm
質量	13.0kg	15.0kg
セル実効変換効率	22.7%	20.9%	19.2%
TÜV SÜD認証書番号	Z2 024736 0079	Z2 024736 0071

1. Z-AH460、R-LV740、G-S2245、G-K2225につきましては、新規の販売を終了しておりますので、ご了承ください。
2. VISOLA、GRANSOLA、SoltileXは株式会社カネカの商標または登録商標です。

周辺機器

商品名		パワーコンディショナ
形式		KPR-A48-KS	KPR-A56-KS	KPK-A40-KS	KPK-A55-KS
メーカー名		オムロン ソーシアルソリューションズ株式会社
直流入力	定格入力電圧	DC250V
	運転可能電圧範囲	DC50～450V
	入力回路数	4回路（4MPPT）		1回路
	最大入力電流	DC12A / 1回路		DC30A	DC40A
交流出力	定格容量	4.8kW（力率0.95 / 1.0）	5.6kW（力率0.95 / 1.0）	4.0kW（力率0.95 / 1.0）	5.5kW（力率0.95 / 1.0）
	出力相数（接続）	単相2線式（単相3線式配電線に接続）
	定格電圧	AC202V
	出力電圧範囲	AC202V±12V
	定格周波数	50 / 60Hz
	電力変換効率	95.5％（力率0.95） / 95.5％（力率1.0）		96.0％（力率0.95） 96.5％（力率1.0）	95.5％（力率0.95） 96.0％（力率1.0）
単独運転検出	能動的方式	ステップ注入付き周波数フィードバック方式（AICOT®）
	受動的方式	周波数変化率検出方式
絶縁方式		トランスレス方式
電力制御方式		最大電力追従制御方式
自立運転機能	電気方式と定格電圧	単相2線式、AC101V
	定格容量	1.5kVA		2.0kVA	2.75kVA
使用周囲温度		-20～50°C		-10～40°C
使用周囲湿度		25～95％RH（ただし結露および氷結なきこと）		25～90％RH（ただし結露および氷結なきこと）
外形寸法（横×高さ×奥行）		450×562×232mm（ケーブルボックス含む）		460×280×155mm	550×280×171mm
重量		約22.6kg（フロントパネル約2kg、本体17.5kg、ケーブルボックス約0.6kg、取付ベース板約2.5kg）		約16.0kg（本体約15kg、取付ベース板約1kg）	約19.6kg（本体約18kg、取付ベース板約1.6kg）
冷却方式		自然空冷（内部撹拌ファンあり）		自然空冷
取付方式		壁掛け方式
設置場所		屋外		屋内
防水防塵保護等級（JIS）		IP55		ー
JET認証書番号		MP-0164	MP-0163	MP-0142	MP-0141

商品名	接続箱
型番	KTN-CBD4C-HP	KTN-CBD6C-HP	KTN-4TDB2A-HP
メーカー名	木谷電器株式会社
品名	接続箱（4回路）	接続箱（6回路）	2並列接続箱
定格電圧	DC400V DC300V		DC400V
入力回路数	4	6	（2回路入力1出力）×2
入力電圧範囲	DC0～400V（開放電圧450V） DC0～300V（開放電圧450V）		DC0～400V （開放電圧450V）
入力電流範囲	DC0～12A/1回路	DC0～10A/1回路	DC0～9A/1回路
防塵防水	IP44
外形寸法（横×高さ×奥行）	257×229.5×102.5mm		264×294×108mm
質量	2.3kg	2.4kg	3.1kg

商品名		昇圧ユニット
形式		KP-ST3-1B
メーカー名		オムロン ソーシアルソリューションズ株式会社
入力回路数		1
直流入力	最大入力電圧	DC380V
	運転電圧範囲	DC40~330V
	最大動作入力電流	10A
直流出力	最大出力電力	1150W
変換効率		97%以上
制御方式	運転制御	自動昇圧
外形寸法（横×高さ×奥行）		177×293×124mm（奥行は取付板を含む）
質量		約4.2kg

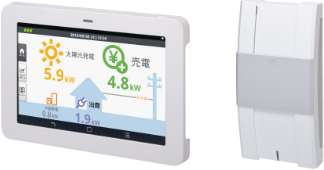

商品名		エナジーインテリジェントゲートウェイ　カラー表示ユニット・計測ユニット
形式		KP-MU1P-SET-KS	KP-MU1P-M-SET-KS
メーカー名		オムロン ソーシアルソリューションズ株式会社
計測ユニット部	データ通信方式	2.4GHz 無線（IEEE802.11b/g/n 準拠）、有線（100Base-TX）
	設置方法	壁固定
	定格入力電圧	単相3線100 / 200V,DC12V（パワーコンディショナから）
	最大消費電力	6.5W以下（11VA以下）
	使用温度範囲	-20～50°C（ただし結露および氷結なきこと）
	使用湿度範囲	25～95％RH（ただし結露および氷結なきこと）
	外形寸法	130×260×60mm
	質量	約800g
	計測ユニット～パワーコンディショナ間通信可能距離	有線：50mまで / 無線：なし
	計測ユニット～パワーカラー表示機器間通信可能距離	見通し距離：50m以上（参考） / 有線：なし
カラー表示ユニット部	画面表示	液晶（カラーTFT 7インチ）	ー
	電力計測	PV発電計測だけでなく外部発電・負荷（分岐回路）の電力計測可能 電圧：主幹計測　単相3線計測 外部発電機計測　単3相線計測 分岐回路計測　単相2線計測 電流：主幹計測　2相計測 外部発電機計測　2相計測 分岐回路計測　1相計測	ー
	表示	発電、消費、買電、売電（瞬時/積算値）、消費詳細 節約目標、発電比較、総合実績・換算、前年実績比較など	ー
	通信方式	カラー表示ユニット（KP-MUP-D）-計測ユニット（本器）間：2.4GHz無線（IEEE802.11 b/ｇ準拠） APモード動作時：WPA2-AES、WPSによる接続機能あり、ステルス機能：なし　有線通信：なし	ー
	時計機能	内蔵	ー
	電源	AC100V 50 / 60Hz　専用ACアダプタ使用	ー
	消費電力	7W以下（14VA以下）	ー
	外形寸法	190.2×133.6×24.0mm（卓上スタンド含まず）	ー
	質量	約370kg（本体のみ）	ー
	ケース	ABS樹脂	ー
	設置方式	据置 / 壁取付	ー

商品名	パワーコンディショナ
型式	H4.5J-230※	H6J-240※
メーカー名	デルタ電子株式会社
定格出力	4.5kW	5.9kW
入力回路数	3回路	4回路
定格入力電圧	DC320V
システム入力電圧範囲	DC30〜450V
MPPT電圧範囲	DC30〜450V
電力変換効率	96.5%（力率0.95）	97.0%（力率0.95）
定格出力電圧	AC202V
定格出力周波数	50/60Hz
連系保護機能	OVR/UVR/OFR/UFR
連系協調保護機能	進相無効電力制御/出力制御、FRT機能、力率一定制御（1.0〜0.8）
単独運転検出	受動的方式：電圧位相跳躍検出方式 能動的方式：ステップ注入付周波数フィードバック方式
外形寸法（W×H×D）	505×346×185mm（突起部含む）
質量	19kg	20.5kg
設置場所	屋内/屋外（直接塩水がかかる場所への設置は不可）
JET認証登録番号	MP-0182	MP-0174

デルタ電子株式会社の品番は、H4.5J_230およびH6J_240ですが、部材登録上、アンダーバー（＿）をハイフン（ー）としています。

商品名	パワーモニター
型式	PPM-R2J※
メーカー名	デルタ電子株式会社
モニター	7インチTFTカラー液晶タッチパネル
消費電力	6W（バックライト点灯時）
待機電力	2.2W
通信	RS-485
使用温度	-20℃～＋60℃（氷結なきこと）
使用湿度	30%～85%RH（結露なきこと）
設置方法	屋内壁掛け、卓上設置
外形寸法（W×H×D）	190×120×32mm
質量	440g

H4.5J-230、H6J-240、PPM-R2Jにつきましては、新規の販売を終了しておりますので、ご了承ください。

1. ＊1.ご家庭の電気のご使用状況によっては、最大充電電力が4kWになる場合があります。
2. ＊2.系統連系申請の際、定格容量は5.9ｋW（力率1.0）となります。
3. ＊3.使用周囲温度範囲内であっても、蓄電池保護のために充放電を制限することがあります。
4. ＊4.16.4kWhと9.8kWhはコンクリートにアンカー固定、6.5kWhはコンクリートにアンカー固定と壁面への固定が必要です。
5. ＊5.システム搭載の動作モードで使用した時に限ります。（外部からの制御時除く）
6. ＊6.オムロン ソーシアルソリューションズ株式会社所定条件による期待寿命であり、保証値ではありません。
7. ＊7.ECHONET Lite対応機器とは、一般社団法人エコーネットコンソーシアムが発行したECHONET Lite規格およびアプリケーション通信インターフェース仕様（ECHONET Lite AIF仕様）に準拠した機器です。ECHONET Lite、ECHONET Lite AIF、ECHONETロゴマークは、一般社団法人エコーネットコンソーシアムの登録商標です。
8. ＊8.PVユニット接続時のみ使用可能です。
9. ＊9.電力計測ユニット接続時のみ使用可能です。
10. ＊10.ケース材質、ケース外装色、取付け方式・方法はマルチ蓄電パワーコンディショナと同じです。
