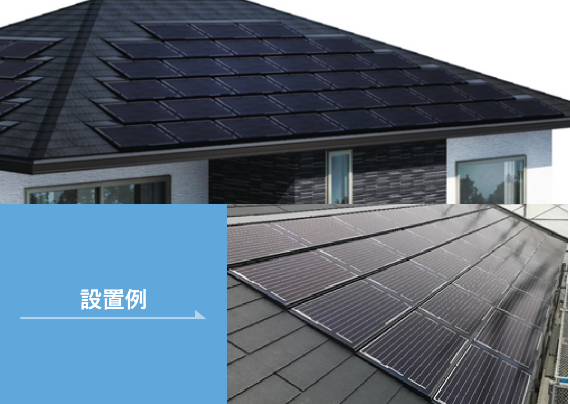

屋根材と一体化した太陽電池モジュール

屋根建材一体型太陽電池

発電する屋根材

屋根建材一体型は、
軽くスッキリとしたデザインの化粧スレート瓦や
平板瓦、ROOGAなどにも対応※1
『意匠性、軽量化、施工のしやすさ※2』を
実現しました。

※1 適用可能な屋根材の詳細はお問い合わせください。
※2 据え置き型に比べて、屋根材および、架台設置工事が削減されます。



FEATURE



01

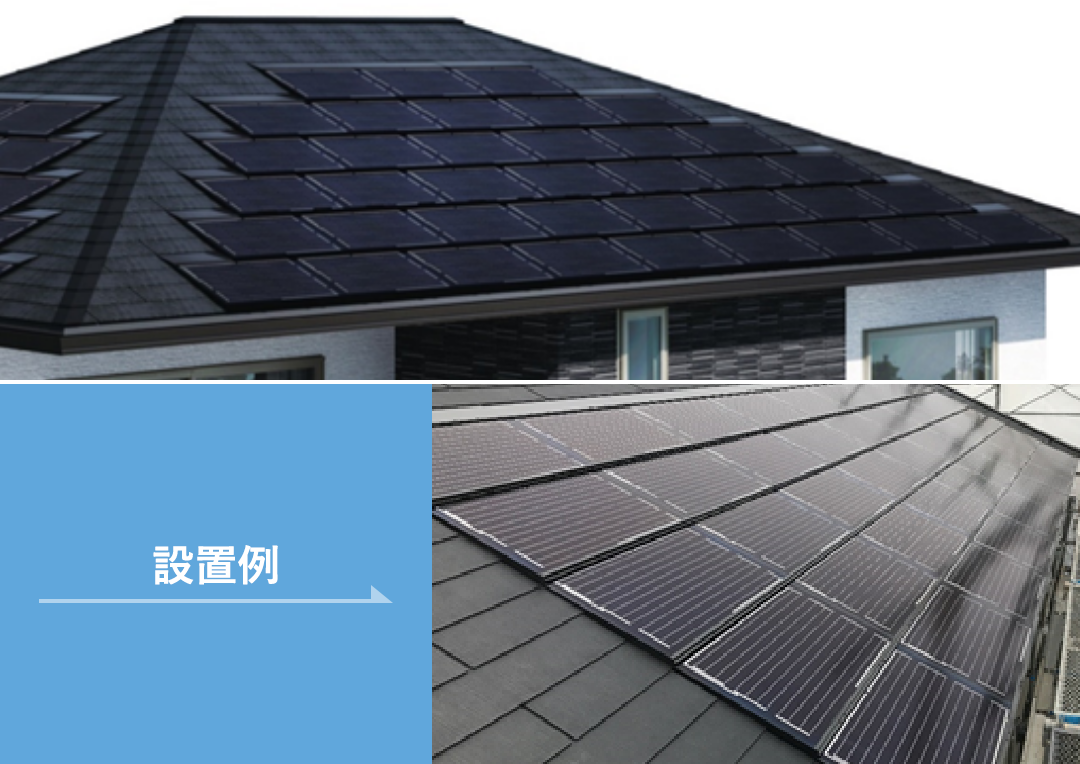

意匠性の高い美しい仕上がりに

屋根材である化粧スレート瓦3段分の働き⼨法※1に合わせて太陽電池モジュールを設計しており、屋根⾯からの⾼さは最⼤でも約30mm※2で、屋根との⼀体感が⽣まれます。

※1 化粧スレート瓦以外にも、平板瓦やケイミュー㈱製ROOGAなどにも対応しております。詳細についてはお問い合わせください。

※2 雪止め仕様の太陽電池モジュールはフレーム部に立ち上がりが付いているため、屋根面からの最大高さが異なります。

※化粧スレート瓦一体型太陽電池モジュールサイズ
910×546mm(働き寸法)
≪参考≫化粧スレート瓦(コロニアルシリーズ)サイズ
910×182mm(働き寸法)

※ケイミュー㈱製 ROOGAはケイミュー株式会社の登録商標です。

意匠性の高い美しい仕上がりに 意匠性の高い美しい仕上がりに


02

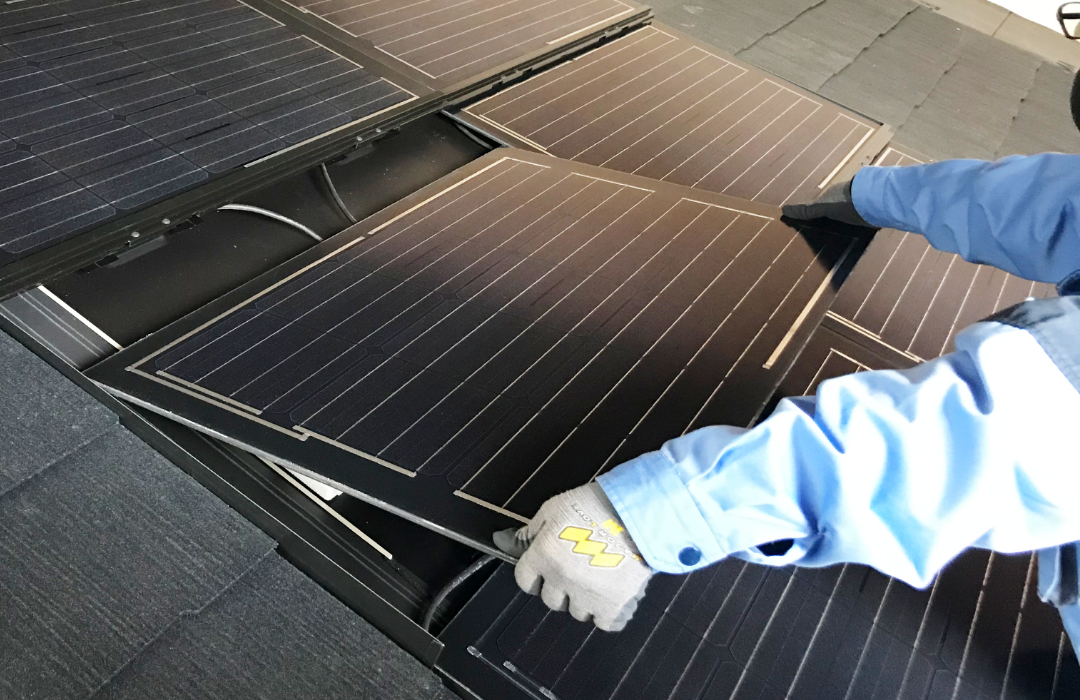

ガラス部分の交換が可能

屋根建材一体型太陽電池は、フレームが脱着可能な構造であるため、万が一の不具合や破損の場合も、ガラス部分を1枚単位で交換することが可能です。

メンテナンス性も抜群


03

軽いから、地震の揺れも軽減

「屋根材+据置型モジュール※2」と比較して、屋根の総重量が軽くなるため、建物への負担を軽減できます。
屋根の総重量が軽くなることにより、地震による揺れを軽減できます。

※1 R-LV740との比較

※2 化粧スレート瓦(ケイミュー㈱製)とSoltileX®の組み合わせを想定しています。

なぜ揺れが少なくなるの?

地震の揺れは建物の重量と重心の位置に左右されるためです。
屋根の重量が軽くなると、以下の効果がみられます。

  • 屋根の総重量が軽くなり、建物にかかる力が小さくなる
  • 建物の重心が下がり、揺れの振れ幅が小さくなる

この2つの効果により、建物全体の揺れが少なくなります。

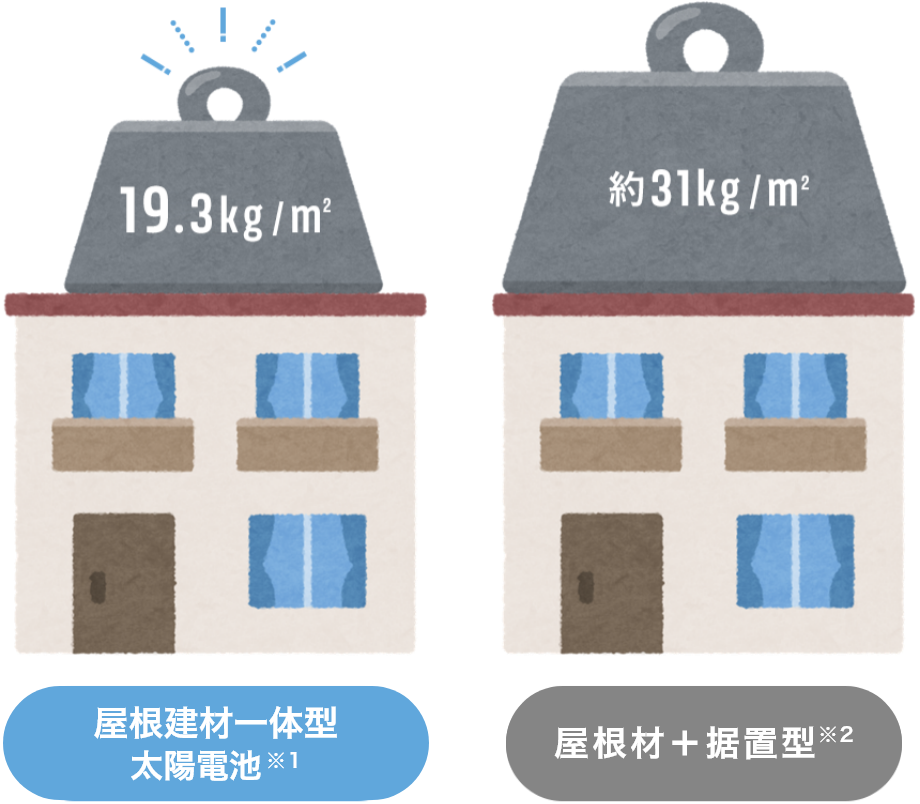

屋根建材一体型太陽電池と 従来の据置型との軽さ比較

屋根建材一体型太陽電池 19.3kg/m²と従来の据置型 約31kg/m²


04

雪止め機能を太陽電池モジュールに⼀体化

雪止め機能を太陽電池モジュールに一体化した、雪止め仕様をオプションでご用意しております。
積雪量により設計条件を設定しています。
雪止め仕様は、垂直積雪量100㎝まで対応可能です。

※落雪を完全に防ぐものではありません。

※雪止め仕様はオプションです。

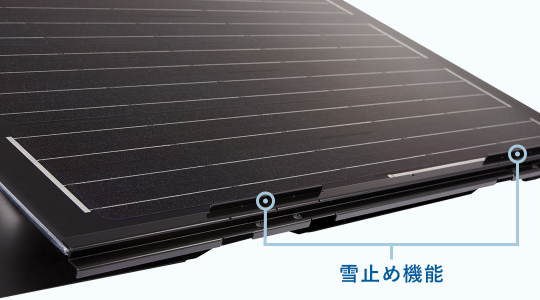

雪止め仕様のイメージ

雪止め仕様のイメージ 雪止め仕様のイメージ


Safe and secure

工法

屋根材として設置する屋根建材一体型太陽電池は、一体化させた鋼板を専用のビスで屋根に留め付けます。屋根材にも、鋼板にも余計な穴を開けない、屋根材の強度や防水性を考慮した工法です。

工法

太陽電池モジュールの構造

屋根建材一体型太陽電池は、鋼板が付帯されている設置形態(鋼板等付帯型)になります。
発電部及びケーブルとルーフィングの間に鋼板が⼊る構造のため、万が一の⽕災、延焼のリスクを軽減します。

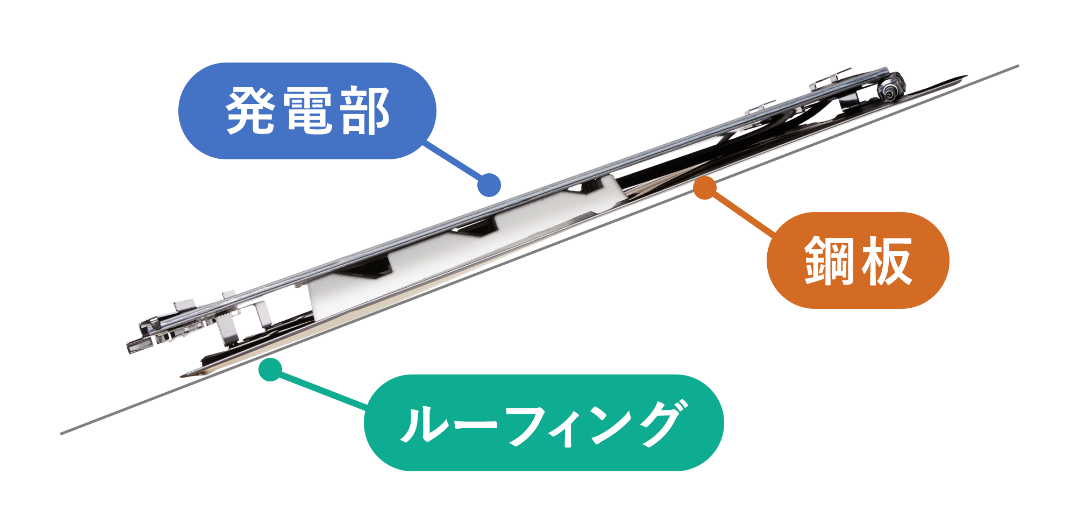

太陽電池モジュールの構造イメージ

太陽電池モジュールの構造イメージ

屋根材と同等の防水・耐風性能を検証した製品をお届け

※屋根材と太陽電池モジュールを混ぜ葺きした実験において

カネカでは風洞実験装置を自社の工場内に保有しております。屋根材としての機能を検証するため、開発段階から暴風と大雨の状況を作り出し、屋根材と同等の防水性能、耐風性能を検証する実験を行うなど、厳しい試験をクリアした製品をお届けしております。

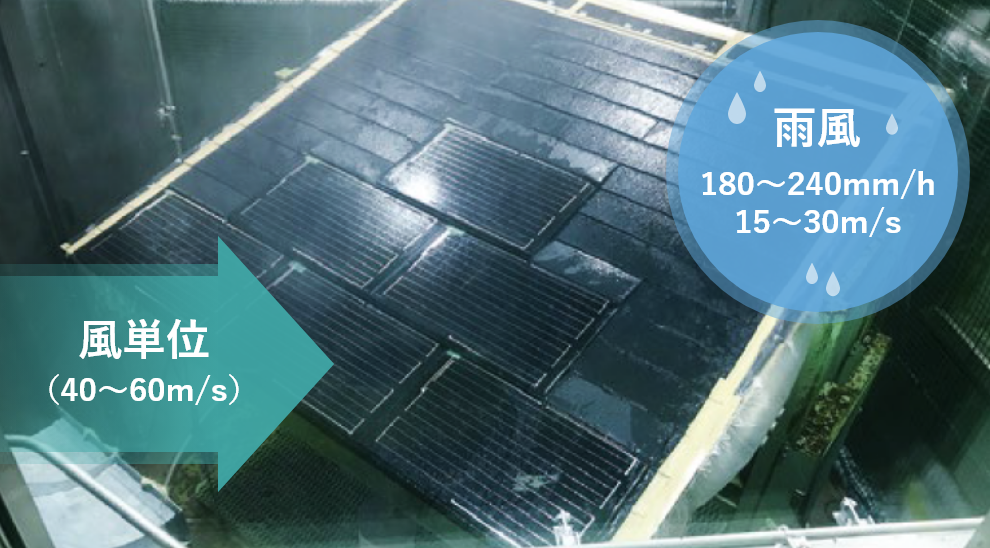

風洞実験装置での防⽔試験・耐⾵試験の様子

風洞実験装置での防⽔試験・耐⾵試験の様子

●風洞実験装置での防水試験・耐風試験の様子
[雨風]180~240mm/h、15~30m/s[風単体]40~60m/s
●各種試験は(株)カネカの社内基準で実施しております。
●上記試験は太陽電池そのものの性能を評価している試験です。雨水浸入防止をお約束するものではございません。

積雪を想定した試験

秋⽥県⼤仙市に設けた屋外試験場で、11月から翌年5月までの間、実際の使⽤環境を想定した試験を⾏い、積雪の荷重による破損や変形が発生しないことを確認しています。

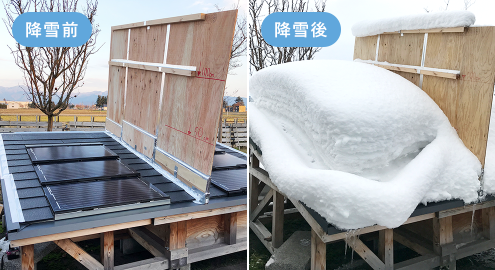

試験の様子

試験の様子 試験の様子
